Eğimli ekran materiallarning ekran yuzasini pastga siljishiga yordam berish uchun tortishish kuchidan mohirona foydalanadi. Shu bilan birga, u dumaloq harakat orqali materialning tabaqalanishiga erishadi, zarrachalar hajmi bo'yicha tasniflash jarayonini aniq yakunlaydi.
Ushbu uskuna keng ko'lamli ilovalarga ega va eritish, karerlar, ko'mir tanlash, mineralni qayta ishlash, energetika, energetika, kimyo sanoati va qurilish materiallari kabi turli sohalarning materiallarni saralash talablariga mukammal darajada javob berishi mumkin.
Turli ishlab chiqarish stsenariylarining jarayon talablariga javob berish uchun, elak yuzasining burchagi 15 daraja - 20 daraja oralig'ida moslashuvchan tarzda sozlanishi, skrining samaradorligi va ta'sirini ikki tomonlama optimallashtirishni ta'minlaydi.
Eğimli ekranning ishlash printsipi
Eğimli ekranning o'qi uskunaning og'irlik markazida yaratilgan. Ushbu noyob tuzilma ekran yuzasidagi har bir nuqtaga barqaror aylanma harakatni yaratishga imkon beradi. Skrining jarayonida materiallar ekran yuzasining aylanma harakati va ekran yuzasining moyillik burchagi tomonidan olib keladigan tortishish kuchi bilan harakatga keltiriladi. Ikki tomonlama kuch ostida ular silliq oldinga tashishga erishadilar va materiallarning butun ekran yuzasida ishlash tezligi bir xil bo'lib qoladi, bu esa skrining samaradorligiga ta'sir qiladigan mahalliy to'planishdan samarali qochadi.
Uskunaning o'qi modulli vibratorlardan iborat. Ushbu vibratorlar gardishlar orqali uskunaning yon devoriga o'rnatiladi va universal vallar orqali sinxron ishlashga erishadi, umumiy ishning muvofiqlashtirilishini ta'minlaydi. Har bir modulli vibrator eksantrik qarshi og'irlik bloki bilan jihozlangan va qarshi og'irlikni sozlash orqali dumaloq harakatning amplitudasi turli materiallarning skrining talablarini qondirish uchun aniq nazorat qilinishi mumkin. Bundan tashqari, biz tebranish blokini almashtirish yechimini ham taqdim etamiz, bu uskunaga texnik xizmat ko'rsatish jarayonini sezilarli darajada osonlashtiradi va korxonalar uchun texnik xizmat ko'rsatish uchun to'xtab qolish vaqtini tejaydi.
Eğimli ekran tafsilotlari
Biz oʻzimiz tomonidan ishlab chiqilgan ZYQF seriyali moy{0}}moylangan gardish- tipidagi eksantrik tebranish qoʻzgʻatuvchisini qabul qilamiz. Asosiy afzallik, qarshi og'irlik bloklari sonini moslashuvchan ravishda qo'shish yoki kamaytirish orqali ish amplitudasini doimiy ravishda sozlash qobiliyatidir. Bu shuni anglatadiki, siz istalgan vaqtda maksimal samaradorlikka erishib, turli xil materiallar xususiyatlari va ishlab chiqarish talablariga muvofiq optimal skrining intensivligini aniq belgilashingiz mumkin.
Biz asosiy komponentlar bo'yicha murosaga kelmaymiz. Barcha podshipniklar Germaniyaning SKF/FAG kompaniyasining import qilingan tebranish mexanik maxsus podshipniklaridan tanlab olinadi, bu juda uzoq xizmat muddati va og'ir sharoitlarda mukammal ishonchlilikni ta'minlaydi. Bu uskunaning uzluksiz yuqori{2}}ishlashi uchun eng kuchli kafolatni ta'minlaydi va podshipniklarning nosozliklari tufayli kutilmagan ishlamay qolish xavfini sezilarli darajada kamaytiradi.
Haydovchi va ulash
Dizayn so'nggi dvigatel haydovchisini oraliq universal mil uzatish bilan birlashtiradi. Tebranish qo'zg'atuvchisi V-belbog'lar va sinxron kamarlar orqali sinxron ishlaydi. Transmissiya komponentlari to'liq himoya qoplamalari bilan jihozlangan bo'lib, ular nafaqat ish xavfsizligini ta'minlaydi, balki xizmat muddatini uzaytiradi va turli ish sharoitlarining tezlikni tartibga solish talablariga javob beradi.
Yon plastinka
U Q245R past{1}}qotishma yuqori{2}}bardoshli idish plastinkasidan tayyorlangan bo‘lib, u lazer yordamida aniq kesiladi va bir qadamda shakllanadi. Ishlab chiqarish aniqligi ± 0,03 mm ga etadi. Yon plita komponentlarni mustahkamlash uchun yuqori mustahkamlikdagi perchinlar bilan bog'langan, bu esa payvandlash kuchlanishidan kelib chiqadigan deformatsiyani to'liq oldini oladi, uzoq muddatli ish paytida uskunaning barqarorligi va ishonchliligini ta'minlaydi.
Ekran plitasi
Turli skrining talablariga ko'ra, tebranish ekrani to'quv ekrani, poliuretan ekran plitasi, panjarali ekran plitasi va boshqalarni tanlashi mumkin. Ekran plitasi nafaqat yuqori skrining samaradorligi, uzoq xizmat muddati, balki yig'ish va demontaj qilish ham oson, almashtirish vaqtini sezilarli darajada qisqartiradi.
Ekran ramkasi
Ekran ramkasi yuqori sifatli po'latdan{0}}qismlar va po'lat plitalarni perchinlash orqali yasaladi. Asosiy ulanish qismlari yuqori mustahkamlik-boltlar bilan mahkamlangan. Ekran yuzasini qo'llab-quvvatlashning tekislik xatosi 1 mm/m² dan kam yoki unga teng. Sa2,5 tozalik darajasiga erishish uchun butun tuzilma o'q bilan ishlov berishdan o'tadi va keyin aşınmaya bardoshli himoya qatlami bilan qoplanadi. Bu murvatni bo'shatish muammosini tizimli hal qilishni ta'minlaydi.
Nur
Ko‘ndalang to‘sin yuqori sifatli choksiz qotishma po‘lat quvurdan- yasaladi, gardish esa to‘liq payvandlangan va stressdan-olib tashlanadi. NM500 aşınmaya bardoshli po'lat plitalar-asosiy stress joylariga qo'shiladi. Yuqori aniqlik va yuqori quvvatni ta'minlash, aşınma qarshilik va xizmat muddatini sezilarli darajada yaxshilash uchun butun struktura tavlanish va nozik ishlov berishdan o'tadi.
Bahor
Spiral kamon 60Si2Mn materialdan tayyorlangan va maxsus fosfatlash va chang qoplama jarayonidan o'tadi, buning natijasida tebranishning mukammal ishlashi va barqarorligi ta'minlanadi. Prujina 10 000 soatdan ortiq dizayn muddatiga ega va oson va tez almashtirish va texnik xizmat ko'rsatish uchun yuqori qismida maxsus ko'taruvchi tirgak bilan jihozlangan.
Eğimli ekran xususiyatlari
01/ Yuqori skrining samaradorligi
Eğimli ekran materiallarning ekran yuzasi bo'ylab tez siljishi va material to'planishining oldini olish uchun to'liq tabaqalanishga erishish uchun "tortishish yordami + dumaloq harakat" ning ikki tomonlama ta'siridan foydalanadi. U vaqt birligida katta hajmdagi materiallarni ishlay oladi. An'anaviy skrining uskunalari bilan taqqoslaganda, u umumiy skrining samaradorligini sezilarli darajada oshirishi mumkin, bu korxonalarga ishlab chiqarish aylanishini qisqartirishga yordam beradi.
02/ Moslashuvchan ekran burchagi
Uskunaning ekran burchagi 15 daraja - 20 daraja oralig'ida erkin sozlanishi mumkin. U turli xil materiallarning xususiyatlariga (ho'l va yopishqoq ohaktosh, quruq ko'mir kabi) va skrining zarrachalari hajmining talablariga muvofiq ish parametrlarini optimallashtirishi mumkin, turli stsenariylarda ideal skrining effektini ta'minlaydi va kuchli moslashuvchanlikni ta'minlaydi.
03/ Materialni aniq qatlamlash
Dumaloq harakat materiallarning bir xilda aylanishiga va elak yuzasida to'liq tarqalishiga olib kelishi mumkin, bu esa zarrachalarning bir-biriga yopishib qolishi fenomenini samarali ravishda oldini oladi. Bu elakdan ajratish aniqligi oddiy elak uskunasidan ancha yuqori bo'lgan turli zarracha o'lchamdagi materiallarni aniq ajratish imkonini beradi. U materiallarning zarracha o'lchami uchun yuqori-standart ishlab chiqarishning qat'iy talablariga javob berishi mumkin.
04/ Amaldagi sanoatlar-keng qamrovli
Eritma sanoatida rudani saralash, karerdagi tosh materiallar tasnifi yoki ko'mir tanlash, mineralni qayta ishlash, energiya, energetika, kimyo sanoati va qurilish materiallari kabi sohalarda materiallarni qayta ishlash bo'ladimi, Eğimli ekran barqaror va samarali ishlashi mumkin. Uskunaning bir qismi bir nechta sanoat ehtiyojlarini qondirishi mumkin va uning qo'llanilishi qiymati yuqori.
05/ Silliq operatsiya
Uskunaning o'qi tortishish markazida ishlab chiqilgan bo'lib, elak yuzasining barcha nuqtalarida bir xil aylanma harakatni va muvozanatli quvvat taqsimotini ta'minlaydi. Shu bilan birga, modulli vibratorlar universal bo'g'inlar orqali sinxron ishlaydi, komponentlar orasidagi ishqalanish va eskirishni kamaytiradi, bu esa kuchli umumiy operatsion barqarorlikni ta'minlaydi va uskunaning ishdan chiqishi ehtimolini sezilarli darajada kamaytiradi.
06/ Boshqarish mumkin bo'lgan amplituda
Har bir modulli vibrator eksantrik qarshi og'irliklar bilan jihozlangan bo'lib, ular aylanma harakatning amplitudasini moslashuvchan boshqarish uchun sozlanishi mumkin. Tiqilib qolishga moyil bo'lgan yopishqoq va nam materiallar uchun amplitudani oshirish mumkin; nozik skrining talablari uchun amplitudani kamaytirish mumkin. Turli materiallarning skrining xususiyatlariga aniq moslashadi.
Talablaringizni yuboring va loyihangiz haqida texnik muhandislarimizdan biri bilan gaplashing.
Eng yaxshi narx uchun biz bilan bog'laning
Eğimli ekran unumdorligi
Vibratsiyali ekran chastotasining og'ishi belgilangan qiymatdan 2,5% dan oshmaydi.
Ikkala tomondagi ekran qutisining simmetriya nuqtasi amplitudasi farqi 0,5 mm dan oshmaydi, ko'ndalang burilish 1 mm dan oshmaydi.
Ikki nosimmetrik nuqtaning tebranish yo'nalishi burchagining nisbiy xatosi 1 darajadan oshmasligi kerak.
Yig'ishdan keyin ikkita nosimmetrik nuqtaning bahor statik siqish balandligi xatosi 3 mm dan oshmaydi.
Rulman harorati ko'tarilishi 40 darajadan oshmasligi kerak, eng yuqori harorat 75 darajadan oshmasligi kerak.
Uskuna atrofida bir metr ichida yuksiz shovqin-75 dB(A) dan oshmasligi kerak.
Ishlab chiqarish ob'ektlari
Yuqori sifatli mexanik mahsulotlar mukammal asbob uskunalariga ega bo'lishi kerak. Uning aniqligini ta'minlash va katta buyurtmalar ehtiyojlarini qondirish uchun. Henan Excellent Machinery Co., Ltd 140 ta professional uskunalarga ega bo'lib, ular orasida beshta eksa gantry ishlov berish markazi, CNC burg'ulash va frezalash markazi, vertikal ishlov berish markazi, vertikal CNC ishlov berish markazi, gantry ishlov berish markazi, lazerni kesish mashinasi, lazer bilan kesish, ishlov berish mashinasi, robotni kesish CNC gorizontal ishlov berish markazi va boshqalar. Ilg'or qayta ishlash va ishlab chiqarish uskunalari, shu jumladan Atrof-muhitni purkash xonasi va issiqlik o'tkazgich uskunalari va ultra katta sirt issiqlik bilan ishlov berish.
Qattiq sifat nazorati
Hozirgi vaqtda EXCT ISO9001-2008 xalqaro sifat tizimi sertifikatidan to'liq o'tdi, to'liq sifat tizimi mahsulotni ishlab chiqish va loyihalash, ishlab chiqarish, xarid qilish va etkazib berishdan sotish va xizmat ko'rsatish jarayoniga qadar samarali sifat nazorati ostida ekanligiga ishonch hosil qiling.
EXCT mahsulot sifatini nazorat qilishning muvaffaqiyatini ta'minlash uchun qat'iy va malakali tekshiruv guruhiga ega. Sifatni tekshirish bo'limi mijozlarga etkazib beriladigan har bir uskunaning malakali bo'lishini ta'minlash uchun xom ashyoni xarid qilish, ishlab chiqarish va o'rnatish bosqichlaridan o'tadigan qat'iy sinov jarayoniga ega.

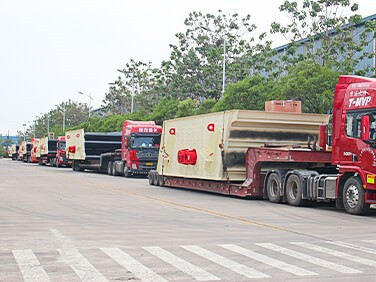

Eğimli ekran paketi va yetkazib berish
Biz ochiq konlar uchun oziqlantirish, maydalash, saralash va tashish uskunalarini ishlab chiqarish va innovatsiyalarga e'tibor qaratamiz va biz ishonchli sifatli mahsulotlar va mukammal xizmat ko'rsatish tizimi bilan chet el bozoriga xizmat qilamiz. Bugungi kunga qadar mahsulotimiz Rossiya, Avstraliya, Indoneziya, Vetnam, Kolumbiya, Tailand, Turkiya, Pokiston, Gvineya, Misr, Chili, AQSh, Braziliya, Malayziya, Hindiston, Janubiy Afrika, Ispaniya, Bolgariya, Fransiya va boshqalar kabi 50 dan ortiq mamlakat va mintaqalarga eksport qilingan.

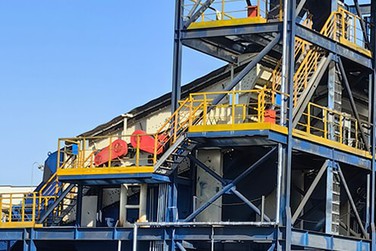

Eğimli ekranli korpuslar
Agregat uchun eğimli ekran kvarts toshlari, daryo toshlari, kaltsit, dolomit, granit, bazalt, ohaktosh, diabaz, oltin, qalay, titanium, gematit, temir rudasi, ko'mir va boshqa minerallarni ajratishda keng qo'llaniladi.
Talablaringizni yuboring va loyihangiz haqida texnik muhandislarimizdan biri bilan gaplashing.
Eng mos mahsulot yechimi va kotirovkasini bepul oling!!!
Umumiy texnik xususiyatlar
EXCT moyil ekrani eng yaxshi konfiguratsiyani ta'minlash va barcha talablaringizni qondirish uchun har bir dastur materiali uchun moslashtirilgan. Qo'shimcha konfiguratsiyalar uchun texnik muhandislarimiz bilan bog'laning.
|
Model |
Qatlamlar |
Hudud |
Burchak |
Mesh hajmi (mm) |
Maksimal ozuqa hajmi (mm) |
Imkoniyat |
Chastotasi (devr/daq) |
Quvvat |
Umumiy o'lcham (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
200 dan kam yoki teng |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
200 dan kam yoki teng |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
200 dan kam yoki teng |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
200 dan kam yoki teng |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
200 dan kam yoki teng |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
400 dan kam yoki teng |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
400 dan kam yoki teng |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
200 dan kam yoki teng |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
200 dan kam yoki teng |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
200 dan kam yoki teng |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
200 dan kam yoki teng |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
400 dan kam yoki teng |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
400 dan kam yoki teng |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
200 dan kam yoki teng |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
200 dan kam yoki teng |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
400 dan kam yoki teng |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
400 dan kam yoki teng |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
200 dan kam yoki teng |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
200 dan kam yoki teng |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
400 dan kam yoki teng |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
400 dan kam yoki teng |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
200 dan kam yoki teng |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
200 dan kam yoki teng |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
200 dan kam yoki teng |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YH1848 |
2 |
8.6 |
20 |
6-150 |
400 dan kam yoki teng |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
200 dan kam yoki teng |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
200 dan kam yoki teng |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
400 dan kam yoki teng |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
400 dan kam yoki teng |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
200 dan kam yoki teng |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
200 dan kam yoki teng |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
400 dan kam yoki teng |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
400 dan kam yoki teng |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
200 dan kam yoki teng |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
400 dan kam yoki teng |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
400 dan kam yoki teng |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
200 dan kam yoki teng |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
200 dan kam yoki teng |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
400 dan kam yoki teng |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
400 dan kam yoki teng |
645-1500 |
708 |
30 |
6091*3925*3846 |
Tanlash bo'yicha ko'rsatma
1.Ko'rib chiqiladigan material: ______(Bizga materialning-sahifadagi fotosuratini taqdim etsangiz, minnatdor bo'lamiz)
2. Yuk ko'tarish quvvati:______t/soat
3.Quyma zichligi: ______t/m3
4.Maks. oziqlantiruvchi materialning granulalari hajmi: ______mm
5. Qatlam raqami: ______
6.Har bir qatlamning mash o'lchami: ______mm
7. Zarrachalarning taqsimlanish foizi:______
Iltimos, tushunishingizga yordam berish uchun quyidagi misolni tekshiring:
Agar qatlam raqami ikkita bo'lsa, har bir qatlamning to'r o'lchami 8 mm va 3 mm bo'lsa, unda siz 3 turdagi mahsulotni olasiz: X, Y va Z. X 8 mm dan katta yoki teng; 3mm Y < 8 mm dan kam yoki teng; Z<3mm.
Biz quyidagi ma'lumotlarni tasdiqlamoqchimiz:
a. Butun materialdagi X ning ulushi:______%;
b. Butun materialdagi Y ning ulushi:______%;
c. Butun materialdagi Z ning ulushi:______%;
8. Materialni eğimli ekranga kiritish uchun qanday uskunalar ishlatiladi:______
9. Materialni eğimli ekrandan chiqarish uchun qanday jihozlardan foydalaniladi: ______
10. Ishchi quvvat manbai: ______V ______HZ
11. Eğimli ekran tizimni yaratish uchun yolg'iz yoki boshqa uskunalar bilan ishlaydimi? Agar tizimni tuzayotgan bo'lsangiz, sizda dastlabki dizayn yoki qo'lda chizilgan eskiz- bormi? Agar mavjud bo'lsa, iltimos, uni muhandisimizga ma'lumot uchun yuboring.
12. Kerakli miqdor:______
Eğimli ekran xizmati
Loyihaning texnik-iqtisodiy hisoboti
Sayt dizayni va rejalashtirish
Model tanlash va taklif
Model tanlashni hisoblash
3D modellashtirish va chizmalar
Fuqarolik dizayni
O'rnatish va ishga tushirish
Masofaviy diagnostika
Trening xizmati
Ta'mirlash jadvali
